تفاصيل المنتج:
|
اسم المنتج: | آلة تركيب العارضة الجسر | لون: | حسب الطلب |
---|---|---|---|
نظام حماية الزائد الحالي: | يشمل | تبديل محدود: | يشمل |
وظيفة حماية الجهد المنخفض: | يشمل | ضمان: | سنتان |
مكان المنشأ: | خنان ، الصين | سرعة سفر الرافعة: | 5 م / دقيقة |
لحظة الرفع المقدرة: | 500 كن | فترة: | 50 م |
سرعة الرفع: | 0-1 م / دقيقة | مزود الطاقة: | 380 فولت 3 مراحل أو حسب الطلب |
حار بيع الخرسانة جسر العارضة آلة الانتصاب شعاع قطعة رافع
آلة تركيب العارضة الجسروصف

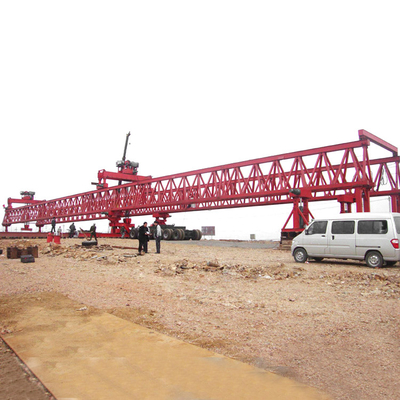

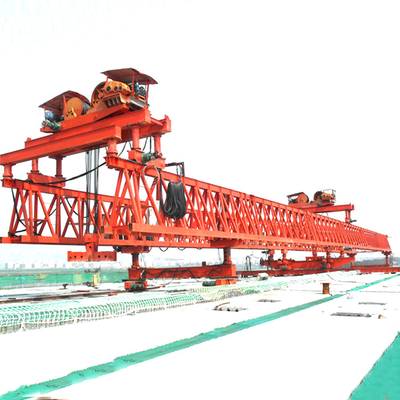

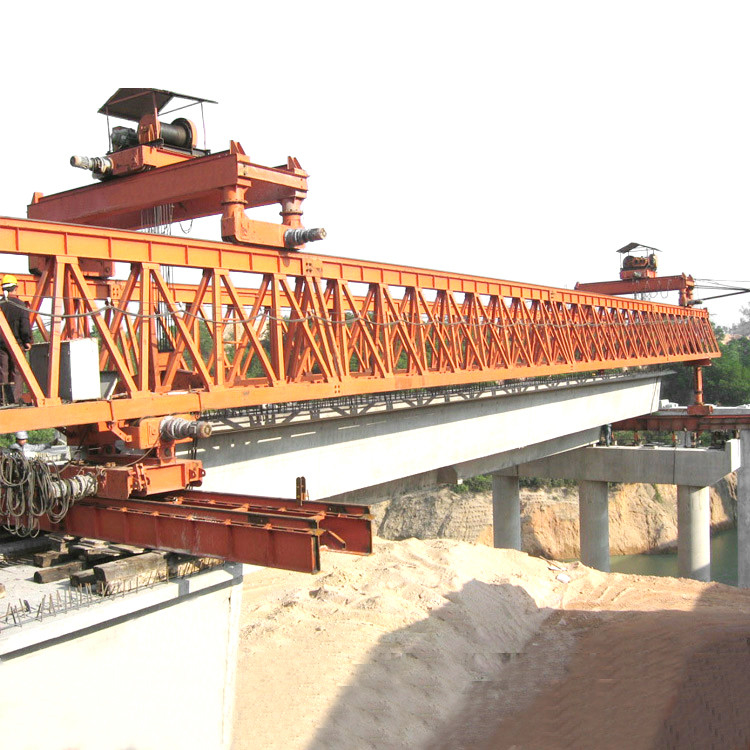

JQ Road Launching Gantry هي إحدى آلات البناء المحترفة ، والتي تُستخدم لنقل الكتل الخرسانية مسبقة الصب على الطرق وعوارض الجسر إلى موضع الدعامات أو الداعمين ، ثم بناء جسر على الطريق أو الطريق السريع.
وتتكون من أجهزة عارضة متحركة أفقية ، وعوارض رئيسية ، ونظام دعم ، وأجهزة عملاقة متحركة رأسية ، وأجهزة جسرية متحركة أفقية ، ونظام هيدروليكي ، ونظام تحكم كهربائي.
جسر الطريق السريع عبارة عن لوح شعاع خرساني مسبق الإجهاد لجسر الطريق السريع أو قسم شعاع يرفع إلى جسر تحمل على آلات البناء الخاصة.بشكل أساسي من خلال مجموعة السيارة المسطحة ذات التحول الطولي ، ومكونات العارضة ، ونظام الدعم ، ونظام النقل الطولي ، والنظام العرضي ، والنظام الهيدروليكي ، ومكونات نظام التحكم الكهربائي.
العارضة الرئيسية هي عادة هيكل تروس مزدوج الشعاع.في الوقت الحالي ، يتشكل هيكل جسر الطريق السريع المحلي تقريبًا ، والفرق الرئيسي هو أن شكل جسر شعاع التوجيه الطولي وعبر الطريق.وفقًا لشكل عارضة التوجيه الطولي ، يمكن تقسيمها إلى جسر عارضة توجيه فردي وجسر شعاع توجيه مزدوج ، وفقًا للشكل عبر ينقسم إلى جسر LunGuiShi وآلة المشي.

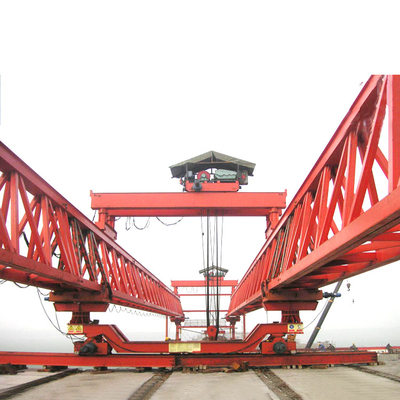

تفاصيل أجزاء منآلة تركيب العارضة الجسر
آلة تركيب العارضة الجسرحدود
موديل المنتج | SH50-160 | SH40-140 | SH40-120 | SH35-120 | SH30-80 |
سبان (م) | 50 | 40 | 40 | 35 | 30 |
قدرة الرفع (T) | 160-260 | 140 | 120 | 120 | 80 |
سرعة تحرك الرافعة (م / دقيقة) | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 |
سرعة حركة العربة (م / دقيقة) | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
سرعة رفع العربة (م / دقيقة) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
سرعة حمل العارضة للجزء الخلفي (م / دقيقة) | 0-9 | 0-9 | 0-9 | 0-9 | 0-9 |
زاوية جسر الانحراف (°) | 45 | 45 | 45 | 45 | 45 |
نصف قطر المنحنى القابل للتطبيق (م) | R350 | R300 | R300 | R300 | R300 |
الطاقة (KW) | 96 | 96 | 96 | 96 | 96 |
آلة تركيب العارضة الجسرمزايا
* إنها خفيفة الوزن والنقل والتركيب والإزالة مريحة للغاية
* يمثل Beam Launcher ثباتًا جيدًا وكفاءة عالية وأمانًا وموثوقية ، ويسهل ضبط التقاطع المتغير وسهل التشغيل
* لا تمر الأرجل من خلال سطح الجسر عند الحركة الطولية ، ولا حاجة لوضع مدار متحرك عمودي ، وتقليل الضغط على السطح
* لديها ثلاث طرق لالتقاط شعاع مسبق الصب: من الطرف الخلفي لمشغل الحزمة على مستوى السطح ، أو من أسفل على مستوى الأرض ، أو من جانب الجسر
آلة تركيب العارضة الجسرميزات السلامة
تم تصميم سلسلة Shenghua BL من أجل السلامة.الروافع مجهزة بنظام كسر مزدوج.عند الطلب نقدم نظام كسر ثلاثي.زر التوقف في حالات الطوارئ ، مفتاح الحد ، جهاز الاستشعار موجودان في الموقع المحدد.تعتبر الإضاءة وقطع الغيار جزءًا من العناصر التي تأتي مع جهاز إطلاق الشعاع الخاص بنا.
التعبئة والتسليم
صطرق acking:
1. الأجزاء الكهربائية معبأة بواسطة صندوق خشب رقائقي عالي الجودة ، لتقليل التشويه في النقل ؛
2. الدعامات الرئيسية ، الحزم الطرفية والرافعة الكهربائية معبأة بقماش منسوج من البلاستيك.يمكن أن تقلل من التآكل عند النقل.
دطرق التسليم:
1. إذا كان حجم قاذفة العارضة T الخرسانية بحجم 150 طنًا مناسبًا لسفينة الحاويات ، وعادة ما يكون ذلك عن طريق الحاوية ؛
2. إذا كان الحجم كبير جدا ، عادة عن طريق السفن السائبة أو بالحاويات بعد الاقتطاع ؛تعتمد طرق النقل على تقليل التكلفة بالنسبة لك والحفاظ على أداء الرافعة.
دوقت التسليم:
في غضون 30 إلى 40 يوم عمل بعد استلام الإيداع.
تينقل:
بشكل عام من 35 يومًا إلى 50 يومًا إلى ميناء الوجهة.
التعليمات
1. ما هي المعلومات التي يجب أن أقدمها عند الاستفسار عن قاذفة كمر حديد T 150 طن؟
1.1 نحتاج إلى رسم الجسر ؛ أقصى ميل طولي وأقصى ميل عرضي ؛
1.2 رسم العارضة / الشعاع ؛
2. ما هو معيار الفحص لاختبار الحمولة لقاذفة كمر حديد T للخرسانة 150 طن؟
2.1 اختبار الحمل الديناميكي 1.1 مرة الحمل المقنن ، العارضة الرئيسية لا تنحرف ، جميع الآليات تعمل بشكل جيد ، معايير الأداء تلبي متطلبات التصميم ، جميع مفاتيح الحد وأجهزة تعشيق حماية السلامة موثوقة ، جميع قطع الغيار لا تحتوي على تكسير واتصال مرن ، جميع المحركات والموصلات لا ترتفع درجة حرارتها.
2.2 اختبار الحمل الثابت 1.25 مرة من الحمل المقنن ، تعمل جميع الآليات بشكل جيد ، وتتوقف الرافعة من 20 إلى 30 دقيقة عند رفع الحمل التجريبي بارتفاع 10 سم ، ثم قياس انحراف العارضة الرئيسية لأسفل (المزواة ، المسطرة).ضع الحمل التجريبي لقياس الحدبة العلوية للعارضة الرئيسية ، كرر 3 مرات ، لا يوجد تشوه دائم في الهيكل الفولاذي ؛
3. كيف تصنع عوارض خرسانية لجسر الطرق السريعة؟
أ.تصنيع مسبق كامل الامتداد.
ب.العارضة القطاعية مسبقة الصنع.
ج.العارضة المصبوبة في المكان ذات الامتداد الكامل.
د.مقطع مصبوب في الموقع.
4. ماذا عن صيانة 150 طن الخرسانة تي قاذفة؟
4.1 التشحيم: يعتمد أداء العمل وعمر الخدمة لجميع آليات الرافعة على التشحيم إلى حد كبير.
4.2 حبل الأسلاك الفولاذية: يجب ملاحظة كسر السلك بشكل خاص.يجب تغيير حبل السلك الفولاذي الجديد على الفور مع حالة السلك المكسور والخيوط المكسورة وفقدان التآكل وفقًا لمعيار التخريد.
4.3 الموزعة: يجب فحص الموزعة بانتظام.
4.4 كتلة البكرة: تحقق بشكل أساسي من حالة ارتداء حبل الحبل ، وتحقق مما إذا كانت شفة العجلة متصدعة وما إذا كانت البكرة قد تعلق في المحور أم لا.
4.5 العجلات: تحقق بانتظام من شفة العجلة والمداس ، يجب استبدال العجلة الجديدة على الفور كجزء من الشقوق أو يصل التآكل في شفة العجلة إلى 10٪ من سماكة العجلة ؛يجب إجراء إعادة التلميع لأن الأقطار بين عجلتي قيادة على المداس تختلف عن D / 600 ، أو أن هناك ندبة شديدة على المداس.
4.6 الفرامل: تحقق مرة واحدة في كل وردية ؛يجب أن تكون الفرامل في حركة دقيقة ، ولا تسمح المسامير بالتعثر.يجب أن تتلاءم أحذية الفرامل مع عجلات الفرامل بشكل صحيح ؛يجب أن يكون الفاصل الزمني لأحذية الفرامل متساويا لفتحها.
5. كم عدد الأفراد والمعدات اللازمة لتجميع قاذفة كمر حديد T للخرسانة 150 طنًا في موقع العمل الذي نحتاجه؟
الأفراد: معدات من 8 إلى 10 عمال
مرفاع شاحنة أكبر من 50 طنًا: مجموعتان
Φ19.5 سلك صلب 8 م: 4 حبال
النائمون: عدة
آلة اللحام الكهربائية: 1 مجموعة
الأكسجين والأسيتيلين: مجموعة واحدة
المطرقة (12 رطلاً و 8 جنيهات): مجموعة واحدة لكل منها
وجع وقرص: عدة
Gradienter: 1 مجموعة
