تفاصيل المنتج:
|
| فترة: | 7.5 ~ 31 م | ميزة: | رافعة علوية مزدوجة العارضة |
|---|---|---|---|
| Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م | Max. الأعلى. lifting load رفع الحمولة: | 32 ت |
| مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز | طلب: | مصنع. تستخدم على نطاق واسع |
| طريقة التحكم: | المقصورة ، التحكم الأرضي | واجب العمل: | A3-A5 |
| إبراز: | نوع جسر الرافعة العلوية مزدوجة العارضة,رافعة جسرية علوية مقاومة للانفجار,رافعة جسرية علوية 40t |
||

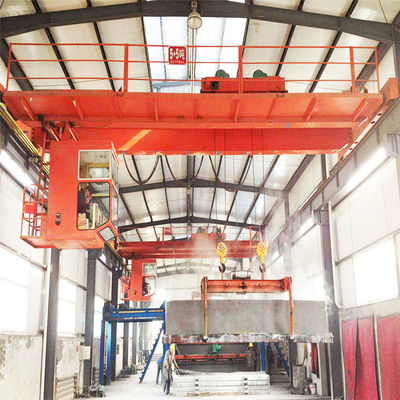

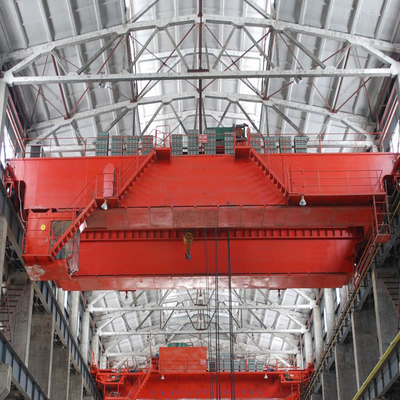

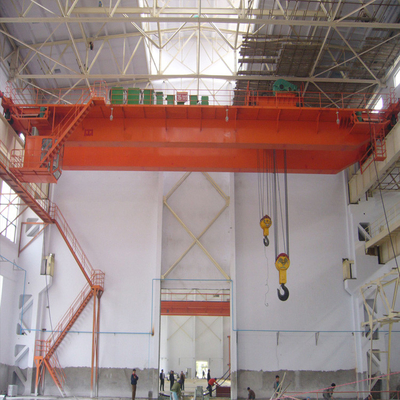

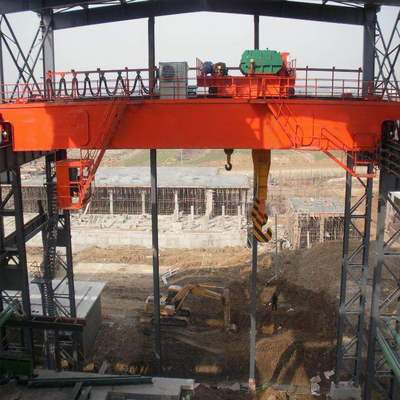

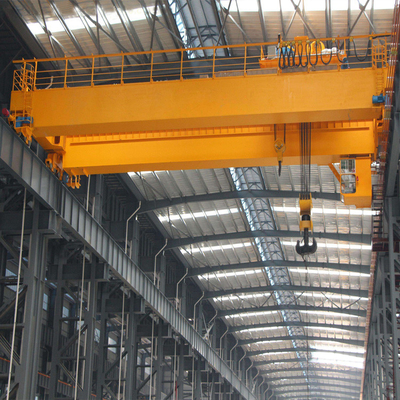

الرافعة العلوية مزدوجة العارضة عبارة عن معدات رفع مؤطرة أفقيًا فوق ورشة العمل والمستودع وساحة المواد لرفع ونقل المواد.يتم تثبيت الرافعة الجسرية على عوارض الرافعة على جانبي ارتفاع المحطة ، ويمكن للمعدة بأكملها أن تعمل أفقيًا على المسارات الموضوعة على عارضة الرافعة.يستخدم الخطاف والرافعة الكهربائية لحركة الرفع لإكمال رفع وتحريك الأشياء الثقيلة.
الرافعة علوية مزدوجة العارضةتستخدم على نطاق واسع في المستودعات والمصانع والأرصفة ومحطات الطاقة الكهرومائية ، إلخ.
قاعدة التصميم الفني للرافعة العلوية مزدوجة العارضة
1. قدرة التحميل: وفقًا لوزن حمولة الرفع ، وبيئة العمل ، وسعة تحميل هيكل المصنع ، وضغط عجلة الرافعة ، وما إلى ذلك.يمكن تصميم الرافعة العلوية ذات العارضة المزدوجة بسعة تصل إلى 500 طن.
2. الامتداد: وفقًا للمسافة بين المدارج أو الأعمدة في ورشة العمل ، يمكن لمهندسينا استنباط مخطط تقني محدد.علاوة على ذلك ، إذا كان بإمكان العميل توفير تخطيط للمصنع ، فسيقدم مهندسنا حلًا دقيقًا واقتصاديًا.بشكل عام ، يمكن أن يصل امتداد الرافعة إلى 31.5 مترًا ومتاحًا للامتداد المخصص.
3. إرتفاع الرفع: وفقاً للمسافة من السطح إلى الأرض في ورشة العمل ، يمكن لمحركينا تأكيد إرتفاع الرفع المطلوب.أيضًا ، سيكون الارتفاع من السطح إلى المدرج مهمًا جدًا للتثبيت.إذا كان بإمكان العميل تقديم رسم لقسم المصنع ، فيمكننا إيجاد خيار أفضل لك.
| قدرة الرفع (ر) | 2 | 5 | 7.5 | 10 | 15 | 20 | 25 | 32 | 50 | |
| سبان (م) | 8-35 | |||||||||
| أقصى ارتفاع للرفع (م) | 20 | 14 | 18 | 14 | ||||||
| سرعة الرفع الرئيسية (م / دقيقة) | A5 | 12.6 | 12.6 | 8.5 | 8.5 | 7.9 | 7.2 | 8.5 | 7.5 | 5.9 |
| أ 6 | 15.6 | 15.6 | 13.3 | 15.6 | 13.3 | 13 | 12.5 | 9.5 | 7.8 | |
| سرعة حركة العربة (م / دقيقة) | 37.2 | 37.2 | 43.8 | 37.2 | 43.8 | 44.6 | 44.6 | 42.4 | 38.5 | |
| محرك الرفع الرئيسي (م / دقيقة) | a5 | 13 | 13 | 17 | 13 | 17 | 26 | 26 | 42 | 55 |
| q6 | 15 | 15 | 22 | 15 | 22 | 37 | 45 | 55 | 75 | |
| محرك ترولي (كيلوواط) | 2.5 | 2.5 | 2.5 | 1.8 | 2.2 | 3.7 | 3.7 | 5.5 | 7.5 | |
| واجب العمل | A5-A6 | |||||||||
| مزود الطاقة | تيار متردد 220-690 فولت ، 50 هرتز | |||||||||
