تفاصيل المنتج:
|
| أسلوب الجري: | سكة حديدية | فترة: | 50 م |
|---|---|---|---|
| سرعة حركة الرافعة: | 5 م / دقيقة | لحظة الرفع المقدرة: | 500 كن |
| اللون: | حسب الطلب | نوع الرافعة: | حبل سلكي |
| تبديل محدود: | تضمن | وظيفة حماية الجهد المنخفض: | تضمن |
| ضمان: | سنتان | مكان المنشأ: | خنان ، الصين |
| مزود الطاقة: | 380 فولت 3 مراحل أو حسب الطلب | إصدار الشهادات: | ISO9001: 2000, CE |
| تسليط الضوء: | رافعة إطلاق السفر 5 م / دقيقة,رافعة إطلاق الجسر السريع,رافعة إطلاق حبل الأسلاك CCC |
||
* هناك أنواع مختلفة من الجسور المتحركة المتاحة ، ويعتمد اختيارها على هندسة الموقع وتسلسل البناء الذي يعتمده المصمم.
الطريق السريع جسر بناء السكك الحديدية تشغيل رافعة قاذفة
وصف المنتج
السعة: 60-200 طن
الامتداد: 20-50 م
وضع التحكم: قلادة ، التحكم عن بعد والتحكم في المقصورة.
تستخدم رافعة إطلاق الجسر لبناء عارضة الخرسانة سابقة الإجهاد بامتداد 50 مترًا و 51 مترًا.يتبنى تجميع العارضة مسبقة الصب التي يتم تجميعها في الموقع ، ويتم وضع العارضة على الأرصفة ببساطة ثم يتم دمجها على امتداد الامتداد بإحكام.يجب ألا يتجاوز الوزن الأقصى للجزء المُجهد مسبقًا 130/140 طنًا.طريقة البناء لرافعة إطلاق الجسر هي التعليق القطاعي ثم شد البناء بعد خيوط الفولاذ.يتكون هيكل الرافعة بشكل أساسي من: نظام التحكم الكهربائي الأوتوماتيكي ، آلية تشغيل الشاحنة ، عربة الرفع ، الصلابة الممتازة للهيكل الفولاذي كقدرة تحمل.
مزايا المنتج
غالبًا ما تستخدم رافعة قاذفة صندوق الخرسانة الخرسانية في نقل البضائع في الموانئ والسكك الحديدية.إنها آلة رفع عالية الجودة بهيكل ممتاز ، تشغيل مستقر ، آمن وموثوق ، تكلفة صيانة منخفضة وسهلة التحكم.آلة الخبث.
1. عملية أفقية تثبت الشعاع في مكانه في وقت واحد ؛
2. مناسبة لبناء جسر مائل (منحني) ؛
3. خفيفة الوزن ، مريحة وسريعة النقل ، التثبيت والإزالة.
4. عمل آمن وموثوق ، انحراف ناتئ طولي صغير.
5. لا يتم هبوط الأرجل على سطح الجسر عند الحركة الطولية ، مما يقلل الضغط على سطح الشعاع / الجسر.
إشعار الاستفسار!!!
إذا كنت ترغب في الاستفسار عن الرافعة الجسرية ذات العارضة التي تم إطلاقها ، فيرجى تأكيد التفاصيل معنا على النحو التالي.ثم سنقدم لك سعرًا مناسبًا بسرعة أكبر.
1. قدرة الرفع؟
2. سبان؟
3. ارتفاع الرفع؟
4. امدادات الطاقة في منطقتك؟
5. أقرب ميناء؟
6. أي نوع من البضائع سوف ترفع هذه الرافعة؟
أرسل لنا احتياجاتك الخاصة!
| يولد | 50 م | 40 م | 30 م | ||||
| يكتب | QJ200 / 50 | QJ180 / 50 | QJ160 / 50 | QJ140 / 40 | QJ120 / 40 | QJ100 / 30 | QJ80 / 30 |
| تصنيف القدرة | 200 طن | 180 طن | 160 طن | 140 طن | 120 طن | 100 طن | 60 ت |
| امتداد الجسر | 30-50 م | 20-40 م | 20-30 م | ||||
| الأعلى.ميل | منحدر طولي <5٪ عبر المنحدر <5٪ | ||||||
| سرعة الرفع | 0.41 م / دقيقة | 0.45 م / دقيقة | 0.5 م / دقيقة | 0.56 م / دقيقة | 0.65 م / دقيقة | 0.75 م / دقيقة | 0.9 م / دقيقة |
| السرعة الطولية للعربة | 3 م / دقيقة | ||||||
| عربة عبر السرعة | 3 م / دقيقة | ||||||
| سرعة الانزلاق الطولي للرافعة | 3 م / دقيقة | ||||||
| جانب الرافعة عبر سرعة السفر | 3 م / دقيقة | ||||||
| زاوية جسر مائلة التكيف | 0 ~ 45 درجة | ||||||
| نصف قطر الجسر المنحني التكيفي | 400 م | 300 م | 200 م | ||||
رسم تخطيطي
أجزاء الرافعة
التعبئة والتسليم

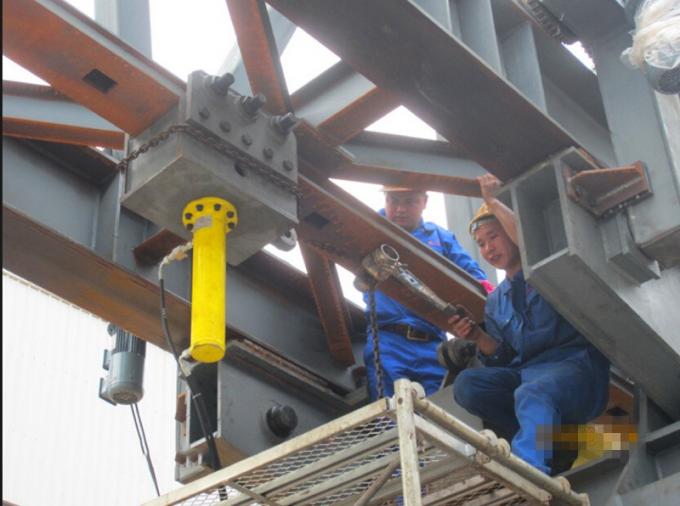

سيتم اختبار كل منتج قبل الشحن.
 |
 |
|

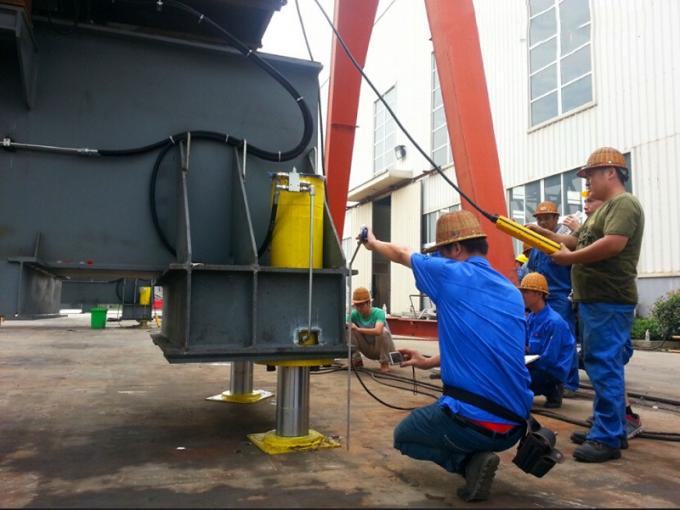

تجربة تعديل ارتفاع الساق 1 |
تجربة ضبط ارتفاع الساق 2 |
|
 |
 |
 |

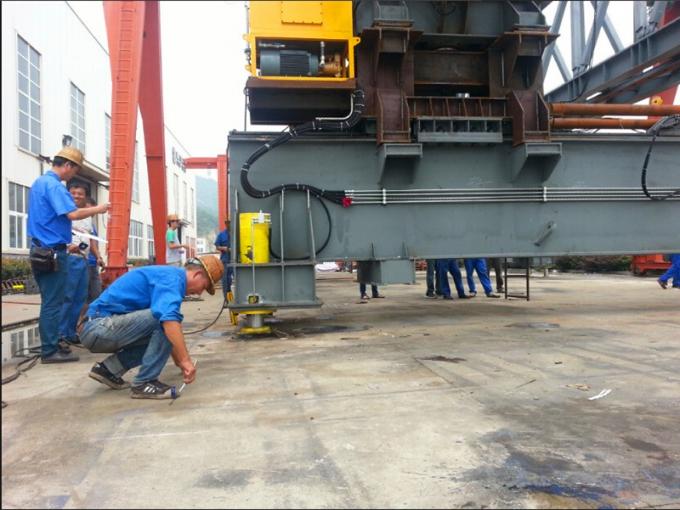

في اختبار مشي الساق |

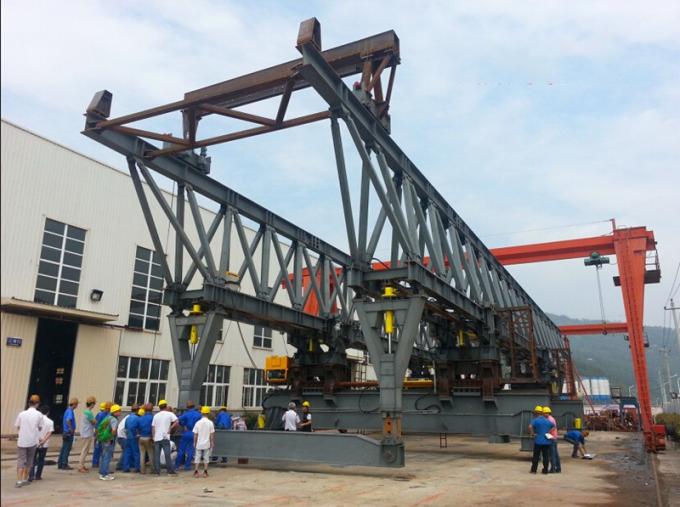

اختبار عرضية العارضة الرئيسية |

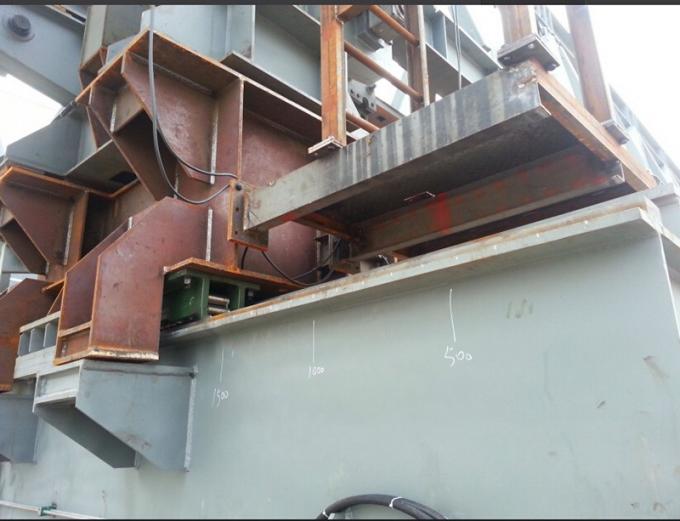

اختبار آلية القفل الذاتي |
التعبئة:
1. أجزاء كهربائية من 300 طن جسر شعاع إطلاق رافعة جسرية قاذفة Girder Crane معبأة بواسطة صندوق خشب رقائقي عالي الجودة ، لتقليل التشويه في النقل ؛
2. العوارض الرئيسية ، الحزم الطرفية والرافعة الكهربائية من 300 طن من شعاع الجسر لإطلاق الرافعة الجسرية Launcher Girder Crane معبأة بقطعة قماش منسوجة من البلاستيك.يمكن أن تقلل من التآكل عند النقل.
توصيل:
1. إذا كان حجم الرافعة الكاملة مناسبًا لسفينة الحاويات ، عادة عن طريق الحاوية ؛
2. إذا كان الحجم كبير جدا ، عادة عن طريق السفن السائبة أو بالحاويات بعد الاقتطاع ؛
3. تعتمد طرق النقل على تقليل التكلفة بالنسبة لك والحفاظ على أداء الرافعة!
