عالية الأداء السلامة إطلاق كرين 5 م / دقيقة كرين سرعة السفر متعددة الحماية

نظام حماية متعدد ورافعة قاذفة للعوارض عالية الأداء

وصف المنتج

يدمج نظام الحماية المتعددة ورافعة قاذفة العارضة ذات الأداء العالي تكيفًا لمجموعة واسعة من العمل ، والأداء الممتاز ، والتشغيل المريح ، وهيكل الأمان في كل واحد.إنه ذو هيكل فولاذي لمعدات رفع شعاع مسبقة الصب من نوع السكك الحديدية.يمكن استخدام هذا المنتج ليس فقط في البناء البسيط ، ولكن أيضًا لتلبية متطلبات بناء منحدر الطريق السريع الجبلي ، والجسر المنحني ذي نصف القطر الصغير ، والجسر المنحرف ، ومتطلبات جسر الأنفاق.

يتكون نظام الحماية المتعددة والأداء العالي لرافعة قاذفة العارضة من عارضة رئيسية ورافعة وأرجل أمامية وأرجل خلفية وأسطوانة أرجل أمامية وأسطوانة خلفية ووصلة عرضية للأرجل الأمامية والمتوسطة والخلفية.يتكون جزء التحكم من نظام هيدروليكي ونظام تحكم كهربائي.يتميز نظام الحماية المتعددة والأداء العالي للسلامة برافعة قاذفة العارضة بهيكل مدمج معقول وتركيب مناسب ، ويتم توصيل العارضة القياسية الرئيسية عن طريق توصيل دبوس.يتم توصيل هيكل العارضة المزدوجة بين عوارض الإطار بواسطة أنبوب ملحوم.

نظام الحماية المتعددة ورافعة قاذفة العوارض عالية الأداء لا يمكنها تلبية المعايير القياسية فحسب ، بل يمكنها أيضًا تلبية تركيب المنحنى المتقاطع ، والتركيب المتغير الممتد ، والحزمة المستمرة الممتدة ، والحزمة المركبة ، والصلب المستمر ، إلخ. بالإضافة إلى تشييد الجسر ، ببساطة تركيب العارضة المدعومة ورفع النقاط ، فهي تتميز بالاستقرار الجيد ، والكفاءة العالية ، والسلامة والموثوقية ، والتعديل المريح المتغير المدى والتشغيل المريح وما إلى ذلك.

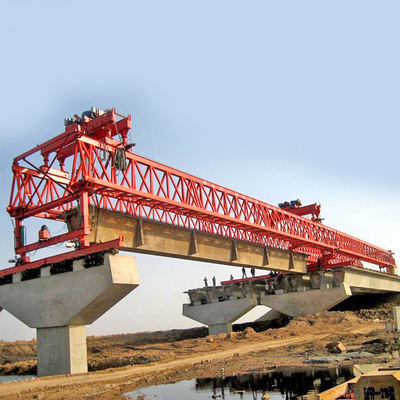

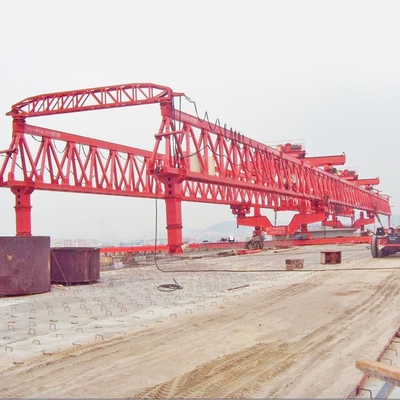

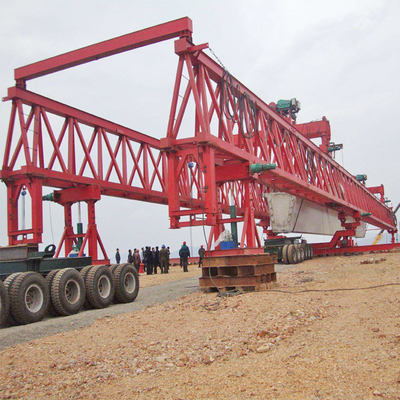

التثبيت في الموقع

التشغيل

• تتطلب الارتفاعات المحددة على جانبي مسار الجري الطولي لآلة بناء الجسر مستويات مقابلة وتحافظ على ثباتها.يجب أن تكون مسارات الجري الجانبية للأرجل الأمامية والمتوسطة والخلفية أفقية ، ويتم التحكم بشكل صارم في التباعد.يجب أن تكون المسارات الثلاثة متوازية.
• لتركيب عوارض خرسانية لجسر شعاع قطري ، موضع عجلات المشي الأمامية والمتوسطة والخلفية للرافعة الجسرية ، يجب أن تكون العجلات اليسرى واليمنى متداخلة للخلف وللأمام ، ويمكن حساب المسافة وفقًا للزاوية المائلة بحيث يمكن تشغيل عجلات الركيزة على نفس المسار الأفقي (بالنسبة للأمور المحددة ، يرجى الاتصال بوحدة التصنيع).
• يجب أن تقوم آلة نصب الجسر بجميع الاستعدادات للحركة الطولية ، ويجب أن تكون في مكانها مرة واحدة ، ولا يسمح بالتوقف.
• عندما تعمل الرافعة الجسرية في الاتجاه الطولي بحزمة خرسانية ، يجب إحكام ربط الجزء الأمامي من الساق وتثبيته برافعة (5 أطنان) ومسار اجتياز لتعزيز الاستقرار.
• عندما يتم تثبيت الجسر بمنحدرات عمودية ، يجب أن يكون للحركة الرأسية لآلة بناء الجسر تدابير لمنع التاكسي.على سبيل المثال: استخدم كتل حديدية مثلثة لحماية الجزء الأمامي والخلفي من العجلة ، خاصة أن الساق الوسطى قريبة جدًا من نهاية العارضة ، وانتبه إلى التحكم عند التبديل.
• بعد تجميع آلة بناء الجسر ، يجب اختبارها بواسطة الرافعة.بدلاً من ذلك ، بعد اختبار العارضة الخرسانية ، تكون آلة بناء الجسر في مكانها لبدء التثبيت.
• عند تثبيت آلة تركيب الجسر ، انتبه لفحص السلامة بشكل متكرر.يجب إجراء فحص سلامة شامل لكل فتحة مثبتة.إذا تم العثور على مشاكل ، فتوقف عن العمل وتعامل معها في الوقت المناسب قبل المتابعة.لا يسمح بفشل الأحزمة الميكانيكية الكهربائية.
• لا يسمح لعملية التثبيت لزيادة التحميل ، ولا يمكن رفع عملية الرفع.

• يجب أن يتحكم الوضع الطولي لآلة بناء الجسر بدقة في حجم الموضع لضمان التثبيت السلس لشعاع الخرسانة سابقة الصب.
• نظرًا لأن آلة نصب الجسر تنتمي إلى تركيب معدات خاصة كبيرة الحجم للجسر ، فإن تشغيل آلة بناء الجسر يجب أن تحدد بوضوح تقسيم العمل ، والقيادة الموحدة ، وإعداد عامل بدوام كامل ، بدوام كامل كهربائي ومفتش سلامة متفرغ.يجب أن تكون هناك تنظيمات وإجراءات بناء صارمة لضمان سلامة البناء.المتطلبات الأساسية للموظفين هي كما يلي:
• عندما يتم تحريك الكابول طوليًا ، يجب أن تتراجع السيارتان العلويتان ، وتتراجع السيارة السابقة إلى الركائز الخلفية ؛تتراجع السيارة التي تم الحصول عليها إلى منتصف الركائز الخلفية وأذرع الامتداد العلوية الخلفية.
• عندما تكون الساق العليا الوسطى مرتفعة ، يجب أن تتراجع الرافعة الأمامية إلى الرجل الأمامية ؛يجب أن تتراجع الرافعة الخلفية إلى الساق الخلفية.
• عندما تكون الرجل الأمامية أو أعلى الرجل الخلفية مرتفعة ، يجب أن تتراجع المركبة التي تستغرق يومين بالقرب من الرجل الوسطى.
• بعد أن تكون الساق الأمامية في الموضع العلوي ، يجب استخدام مشبك خاص لقفل شوط الحركة العلوي لمنع الضغط على الرافعة لفترة طويلة.
• يجب أن تكون الرافعة الجسرية مجهزة بجهاز حماية من الصواعق ، والتي يجب أن يتم حلها من قبل المستخدم.
• يجب أن تفي القدرة الاستيعابية للحزمة المربعة المتحركة للرافعة الجسرية بالمتطلبات ذات الصلة ، ويجب تزويد النهايات الحرة بمكواة محتجزة.صندوق السفر للعربة مجهز بأدوات خاصة (حديد إسفين) وعلامات تحذير.إذا كانت العربة خارجة عن السيطرة بسبب ميكانيكي أو كهربائي أو خطأ في التشغيل ، يتم إدخال الحديد الإسفيني بين عجلات السفر بين المسارات ، بحيث لا يمكن للرافعة الجسرية الاستمرار.ينزلق.
• في كلا طرفي الحركة الرأسية أو الأفقية للرافعة الجسرية ، يجب تركيب الحديد لضمان الإزاحة الآمنة للرافعة الجسرية.
• قبل أن تعمل الرافعة الجسرية ، يجب تعديل ارتفاع الركائز الأمامية والمتوسطة والخلفية بحيث يكون المنحدر الطولي للحزمة الرئيسية للرافعة الجسرية أقل من 1.5٪.
• يكون المنحدر الطولي لمسار السفر الطولي لآلة تركيب الجسر أقل من 3٪ ، ويجب تعديله وفقًا لهذا المطلب إذا لم يتم استيفائه.
• عندما تعمل آلة نصب الجسر في حالة انحدار ، عندما يكون المنحدر الطولي للمسار الطولي> 1٪ إلى 3٪ ، يجب استخدام آلة الرفع لحماية آلة نصب الجسر لمنع العربة من الانزلاق لأسفل.
